试验概述

试验对象：某型柴油机机柜

试验环境：半消声室

试验内容：机柜整体声功率测试、出风口声功率测试

参考标准 GBT 16404(1).2-1999 声学 声强法测定噪声源的声功率级 第2部分：扫描测量

试验设备 INV3062t数据采集；

INV9212声强传感器；

HS6020声压校准仪；

风球、延长杆

试验过程 试验原理

    声强传感器，利用扫描法进行声功率测试，根据标准，每个面的扫面速度为0.1-0.5m/s，扫描时间至少20s。

试验过程

机柜声功率测试

（1）机柜尺寸为212m，包络面距每个被测量为1m，所以整个包络面很大，测试过程中，将每个面分成若干小的包络面进行测试，如下图所示。5个被侧面分为54个小包络面进行扫描，每个面扫两次，共108个测量面，即108个试验号。

（2）整体声功率为81.4dB，如下图所示：

出风口声功率测试

（1）出风口的扫描顺序为：正面、左侧面、后面、右侧面、顶面，每个面扫描2次，共扫描10个侧面。

每个面的面积分别为：正面（后面）为970（mm）0390；左侧面（右侧面）为950970；顶面为950*390；

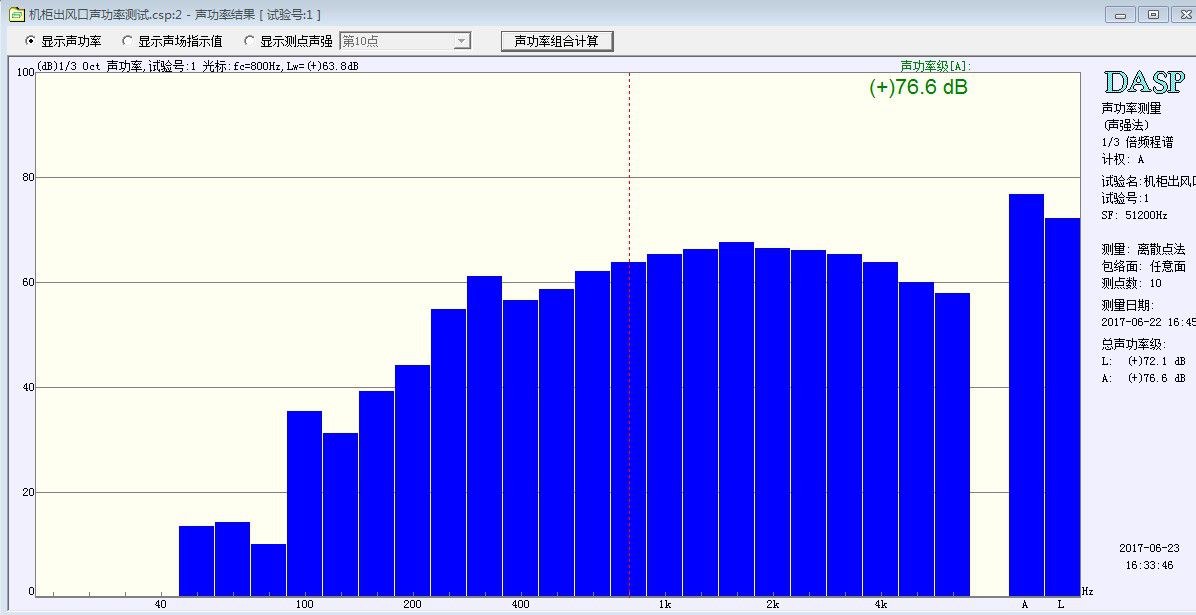

（2）整体声功率为76.6dB，如下图所示：

（3）每个包络面每个中心频率声功率见附表：机柜出风口声功率测试1PowerOct.XLS

左侧面辐射声功率测试

（1）左侧面辐射声功率测试时，将左侧面分为两个面进行扫面，每个面扫描两次，共4次。

扫描顺序：先扫描左侧面上半部分，后扫描下半部分。

每个面的面积分别为：上半部分面积为950（mm）1138；下半部分面积为95078.6；

（2）整体声功率为71.4dB，如下图所示。其中上半部分声功率为68.2dB。

（3）每个包络面每个中心频率声功率见附表：侧面东方所1PowerOct.XLS
