某洗煤厂直线振动筛模态测试

直线振动筛模态测试背景:

    本次模态测试对象为鄂尔多斯某洗煤厂内一台直线振动筛,该振动筛主要是依靠电机带动偏心凸轮进行激励的,振动筛侧面板两侧带有弹簧。此次测试主要是为故障诊断,振动筛的激振器之前出现过轴断裂的情况,维修后运行状态不稳定。

直线振动筛模态测试意义:

    随着煤炭深加工技术的推广和应用,作为洗选煤的主要设备——直线振动筛也正向着大型化、高速化的方向发展。在振动筛的工作过程中,在多个力的作用下,振动筛各结构件的多阶固有模态可能被激发出来,从而发生共振,导致振动筛的破坏。因此在振动筛结构的设计和改进阶段,应该对其模态有足够的认识。

直线振动筛模态测试技术难点:

测试现场压滤机故障排除工作、蒸馏水排水等干扰较大; 传感器属于组装形式,可靠性不够; 力锤激励点比较难选,敲击点不便捷; 激励信号与响应信号需保证在正常范围内。

text

图1、直线振动筛示意图

text

图2、传感器布置示意图

模态测试系统的组成:

DASP工程版平台软件 8通道24位 INV3018 C 采集仪、DFC - 2 力锤一套、INV 9824加速度传感器

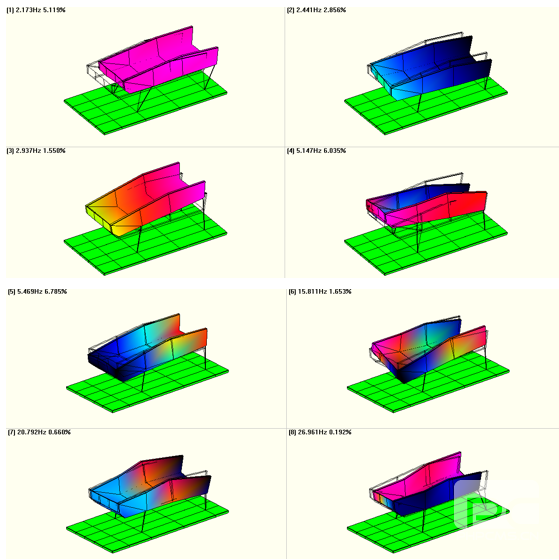

模态测试测试结果展示: 本次试验共测得前12阶振型结果,其中前8阶结果如下图所示:
