测试概况

    某海上升压站主体平面尺寸约为23m×28m，高24.8m，平台顶高程31.0m，为一整体式钢平台，上部组块总重约2050t。共计四层机构，一层平台最大平面尺寸约为23.0m×28.0m，层高为6m，平台面高约为11.0m；四层平台最大平面尺寸约为23m×31.5m，层高为4.5m，平台面高为27.0m。监测内容包括升压站的冲击加速度、倾角，监测过程包括升压站吊装到运输船，海上浮运和现场安装三个过程。

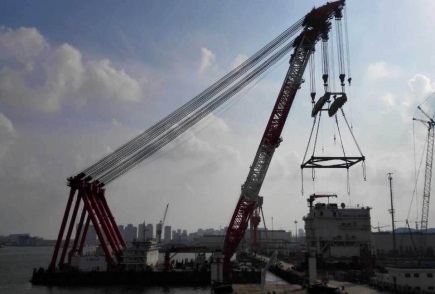

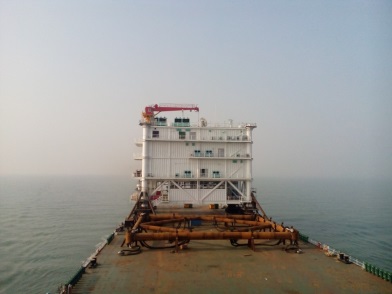

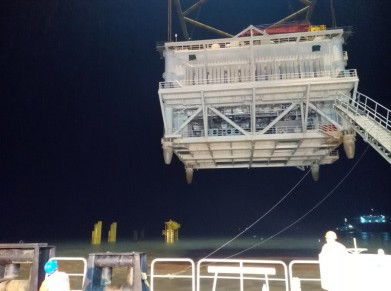

现场测试照片

技术特点

1、无人值守，远程控制

    升压站在吊装、海上运输和现场安装整个过程，测试环境是一个危险恶劣环境，为保护测试人员的安全，需要测试仪器具有远程操控的特点，可以通过无线网络，对监测设备实现远程启动，数据无线实时传输，远程参数设置等功能。

2、自带电源，可保证5小时无外电正常工作

    吊装时，外部电源无法接入，采集仪自带电池，可以避免接入外电的麻烦，操作简便，最大采样频率下可以无外电正常工作5小时以上。

3、自设阈值，超限报警

    压站本身有很多敏感元件，对振动和倾角有一定要求，在整个监测过程中，需要预先设置阈值，当监测振动和倾角超过阈值时，发出报警，及时采取相应的措施，保护升压站安全。

测试系统

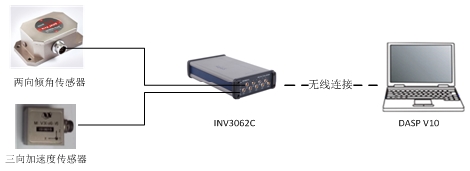

测试系统连接图

部分测试数据

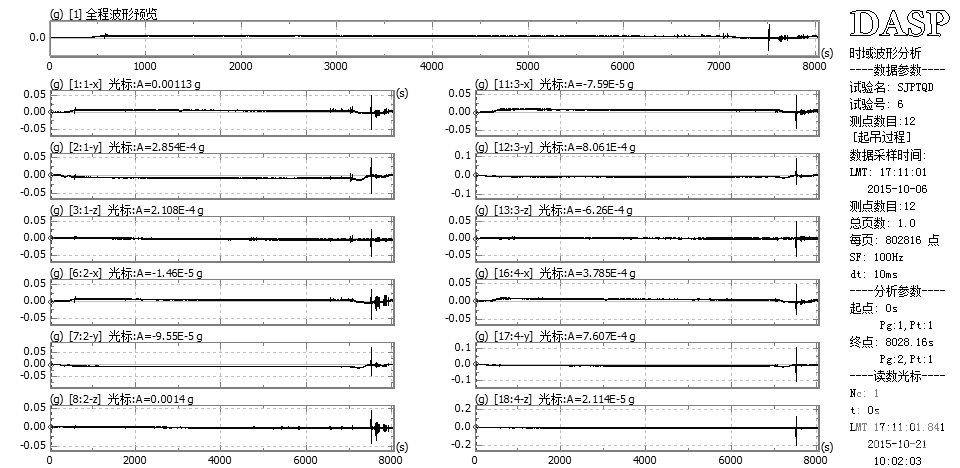

1、桩腿振动

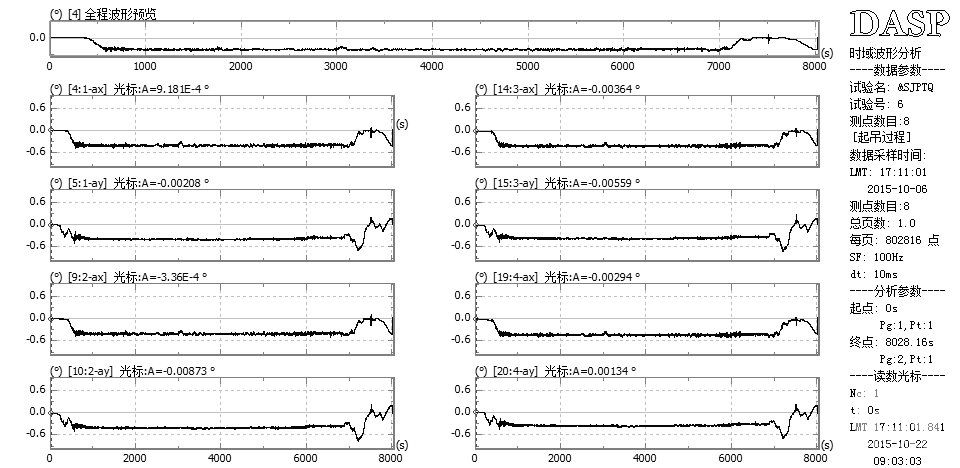

2、倾角
