中科院光电院系留气球升空过程云智慧监测

测试背景

    系留气球是使用缆绳将其拴在地面绞车上并可控制其在大气中飘浮高度的气球。系留气球是一种无动力气球飞行器。气球用系缆与地面设施连接,球体内充氦气,依靠浮力悬停在空中。升空高度2km以下,主要应用于大气边界层探测。

测试意义

    由于系留气球的振动特性直接影响其性能的好坏,因此,对其进行动态特性的实时监测有着至关重要的作用。

    本测试采用云智慧测试系统对其进行在线监测,实现随机随地查看实时波形、实时报警等功能。

text

图1 系留气球示意图

试验目的和内容

(1)对系留气球升空过程中的振动特性进行测试;

(2)对系留气球升空后的动态振动特性及俯仰角和摆角进行状态监测,为系留气球的稳定性研究提供试验依据;

(3)对系留气球升空后其底部的吊挂设备进行振动监测,为其进一步分析研究提供指导。

系留气球模态参数测试解决方案

测试所用仪器为:

采集分析软件:DASP-MTS云智慧测试系统;DASPV11工程版平台;

采集仪:INV3062C 24位网络式同步采集仪;

传感器:振动加速度传感器;倾角传感器。

text

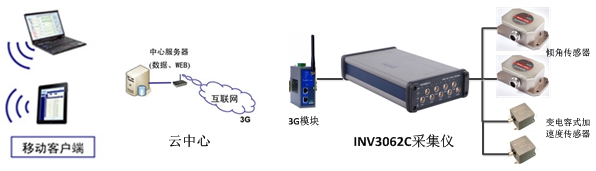

图2 云智慧测试系统连接图

系留气球动态特性云智慧监测

text

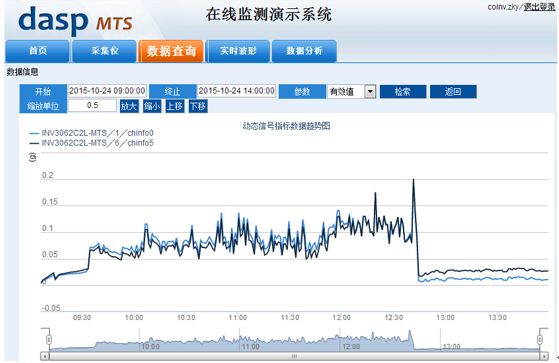

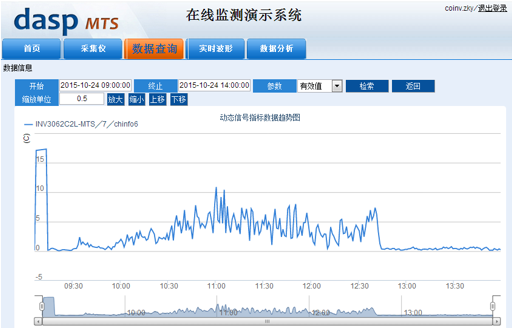

系留气球动态特性云智慧监测界面

text

摘要

由于系留气球的振动特性对其使用性能的好坏起着至关重要的作用,因此,本测试主要针对系留气球升空过程中的振动特性进行监测,为系留气球的理论研究提供试验依据。由于此次监测时间较短,此次监测为今后长期监测提供参考。
