CRTSⅡ型板式无砟轨道胀板预加固地段监测
项目概述:
端刺区路桥过渡段和大跨度连续梁是CRTSⅡ型板式无砟轨道发生涨板、离缝等病害较为普遍的地段,因此对“端刺区路桥过渡段预加固方案”和“大跨度连续梁预加固方案”提出相应的监测方案。
监测的目的及意义:
对CRTSⅡ型板式无砟轨道预加固区段与非植筋区段进行长期监测,拟达到以下目的: (1)掌握预加固完成后轨道结构的变形规律,评价植筋的效果; (2)掌握温度荷载对CRTSⅡ型板式无砟轨道结构的变形影响; (3)掌握预加固地段的行车状态; (4)为避免发生突发性伤损或破坏提供预警; (5)为后续方案的设计优化提供实测数据依据
监测工点及监测内容:
1)监测工点
针对端刺区路桥过渡段和大跨度桥梁梁缝分别选取加固地段和非加固地段,进行效果对比。
2)监测内容 (1)温度:轨道板温度;大气温度。 (2)轨道结构位移:轨道板-底座板纵向相对位移;轨道板-底座板垂向位移(离缝值)。 (3)植筋受力。
现场照片:

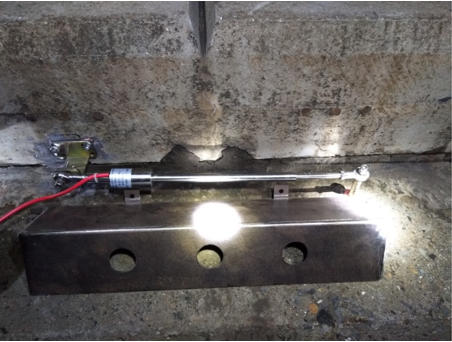

结构纵向相对位移

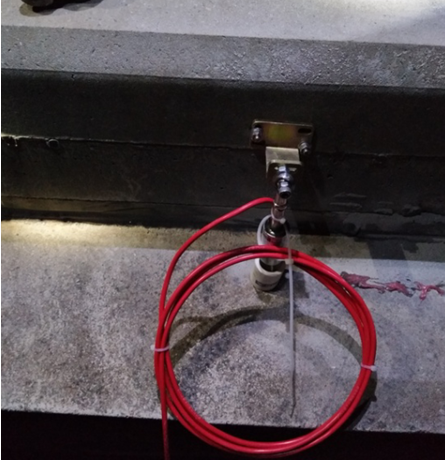

结构垂向相对位移

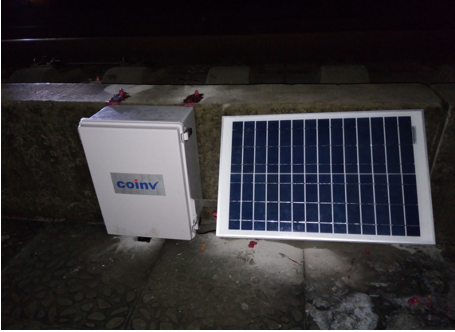

采集系统现场安装(太阳能供电)
