桥梁健康监测项目

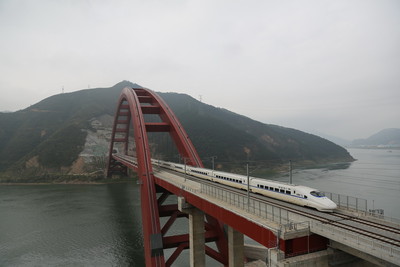

西江特大桥是我国首座中承式铁路钢箱提篮拱桥,也是南广铁路全线跨拱最大、科技含量最高的、施工难度最大的桥梁,它的合拢标志着我国钢箱提篮拱桥建设技术迈入一个新的阶段。该桥一跨过江,桥面采用钢纵横梁结合梁体系,大桥全长618.3米,主桥跨径450米,是目前世界铁路同类桥梁最大跨度桥梁,钢箱拱肋截面尺寸为15×5米,截面高度为世界第一。 本项目通过MTS云智慧系统对桥梁进行在线监测,对桥梁结构设计的合理性、桥梁工程施工质量、工程的可靠性进行验证,以直接了解桥跨结构在实际荷载下的工作状态,评价其在设计使用荷载下的工作性能,同时也为建立桥梁维护管理档案提供动力学参数。分析桥梁结构的安全状况、评价其承受静、动态荷载的能力和结构的安全可靠性,为运营及管理决策提供依据。

text

系统配置

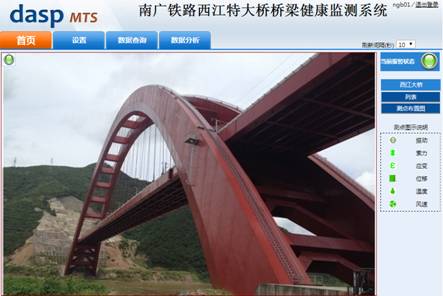

软件:DASP V10工程版+云智慧在线监测软件MTS

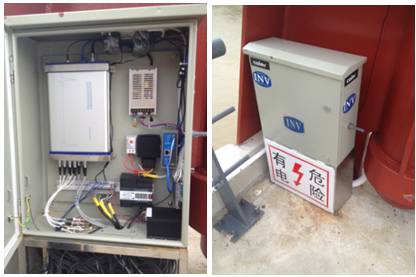

硬件:INV3060V云智慧数据采集系统

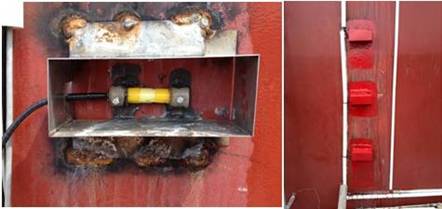

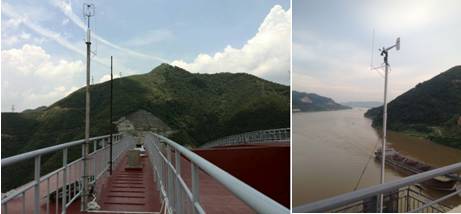

传感器:941B振动传感器、应变传感器、风速风向仪

传输方式:3G网络

系统特色

  1. 可以实现长时间无人值守,进行自动或手动测量,可以完成传统测量方法无法完成的测试工作;

  2. 通过互联网可以直接登录访问整个监测系统,远程修改监测设备参数,可以方便、及时、实时掌握现场情况;

  3. 系统可以自动发送预警、报警信号,可以对现场情况做出及时的反应;

  4. 可以进行大容量数据自动处理,快速输出监测报告;

  5. 界面灵活多样,可以根据工程的多样化需求进行定制。

text

text

text

随时查看监测数据

text

text

摘要

本项目通过MTS云智慧系统对桥梁进行在线监测,对桥梁结构设计的合理性、桥梁工程施工质量、工程的可靠性进行验证,以直接了解桥跨结构在实际荷载下的工作状态,评价其在设计使用荷载下的工作性能,同时也为建立桥梁维护管理档案提供动力学参数。分析桥梁结构的安全状况、评价其承受静、动态荷载的能力和结构的安全可靠性,为运营及管理决策提供依据。
